4.3 法蘭用等長雙頭螺柱應符合JB/T4707的規定。

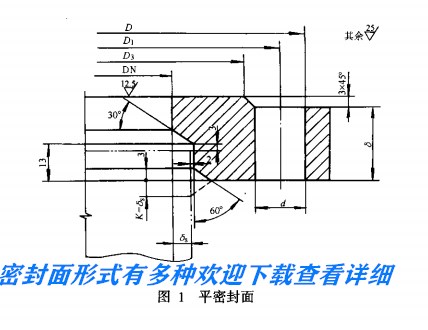

5、JB/T 4700一4707-2000修訂說明
按照全國壓力容器標準化技術委員會的1997一1998年壓力容器標準制修訂計劃，編制組根據該標準實施六年來各方面反映及征集的意見，對標準進行了修訂。
本標準著重對以下方面進行了修訂
5-1、明確了本標準與鋼制壓力容器標準GB150中的法蘭設計方法的關系。
修訂標準中指明:壓力容器法蘭宜優先選用本標準，按本標準選用的法蘭，可免除GB150的有 關計算。在本標準不能適應設計選用要求時，可按GB150進行設計。
5-2、將所有引用標準全部更新為最新版本。
5-3、對長頸對焊法蘭標準作了進一步完善。
a)標準適用溫度范圍擴大至一70C,
標準中增加了兩種國產低溫鍛件用鋼，其中:16MnD可滿足一400C的使用要求;09MnNiD可滿足 一700C的使用要求。
對標準中的表2(法蘭、墊片、螺柱、螺母材料匹配表)和表7(長頸法蘭的最大允許工作壓力) 作了補充調整。
b)適應法蘭材料腐蝕裕量3 mm的使用要求。
材料腐蝕裕量對法蘭錐頸小端的有效厚度有直接影響，而法蘭最大應力 (軸向應力)通常又發生 于該處，所以腐蝕裕量對法蘭強度有較大的影響。為此，常需增加法蘭結構尺寸，一般可增加法蘭環 的厚度。當所需增加厚度較多時，宜調整錐頸小端厚度 (即:法蘭直邊段厚度)。
按照上述原則，通過計算重新調整了長頸法蘭標準的結構尺寸(法蘭環厚度或錐頸小端厚度)，使長頸法蘭標準能適應3 mm的腐蝕裕量要求，但結構尺寸變動不大。
對乙型法蘭，因考慮3mm法蘭腐蝕裕量后會使法蘭環厚度有較多增加或需增加短節厚度，為避免不必要的浪費，該標準適應的腐蝕裕量仍為2 mm。當需考慮3mm裕量時，可采取增加短節厚度的辦法。
c)適應與較薄圓筒相連接的需要。
標準給出了最小對接圓筒厚度。當需要與小于該厚度的較薄圓筒相對接時，通過計算給出了長頸法蘭為滿足強度要求需要加長的直邊段長度。為便于應用，標準以加高法蘭總高度的形式加以處理，為此增加了表3(長頸對焊法蘭高度 H修正表)。
d)提高了對長頸法蘭與圓筒連接焊接接頭的檢測要求。
長頸法蘭與圓筒的連接焊縫應力水平很高，是法蘭強度的薄弱環節，在計算中對此焊縫系數取 1.0。為此對其提出 100%檢測的要求，并以相應的級別加以控制。同時對法蘭直邊段的削薄要求作了修改。
5-5、螺柱材料沖擊功要求。對螺柱材料要求的沖擊功指標改為Akv。
5-6、允許對標準法蘭修改部分尺寸選用。為便于應用標準法蘭，允許在修改部分尺寸的基礎上選用標準法蘭，并給出了標記方法。
5-7、 新標準中對各標準墊片的結構尺寸及各標準法蘭的連接尺寸均未作變動。對少數法蘭尺寸進行了調整。
